Migration from W25QxxDV/FV Series to W25QxxJV Series

  1. Introduction

    本ドキュメントは、W25QxxDV/FV シリーズからW25QxxJV シリーズのシリアルフラッシュメモリーへの置き換えについて記述するものです。

  2. Difference between IG/ IF/ IM & IQ Device

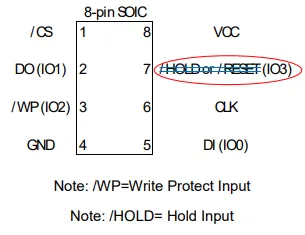

    IQ デバイスは、下記に示しますStatus Register-2 のQE (Quad Enable) bit を工場出荷時QE=1 に設定されている製品になります。 従いまして、 /HOLD pin は I/O 端子となり無効となります。 シリアルフラッシュメモリーの端子配列は下記となります(8-pin SOIC の場合)。

Note: /WP=Write Protect Input

Note: /HOLD= Hold Input

なお、QE bit Enable となっていてもSingle/Dual のコマンドは受け付けますので、IG 品同様に使用する事が可能です。   但し、/HOLD 機能をご使用の場合はIG/IM 品となりますのでWinbond へご相談願います。本ビットは、ユーザーにて変更 (QE=0) する事は出来ません。

注)/WP & /HOLD 端子処理をVCC 直結していても問題はありませんが、予想外のQuad mode コマンドが入力されるとVCC とショート(“0”データ出力) の可能性がありますのでご注意をお願いします。

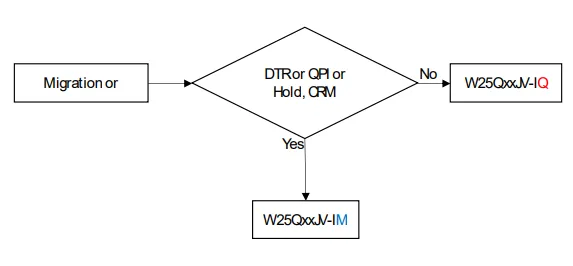

How to decide IQ or IM part for JV series?

下記に示しますようにマイグレーション(若しくは新規)の場合、DTR/QPI/HOLD/CRM  (Note)機能を使用(若しくは必要)しているかどうかを確認願います。

【Yes の場合】

W25QxxJV-IM を推奨(注意:Device  ID チェックを行っている場合、New ID となりますので SW の対応が必要となります。 New ID については、各データシートにてご確認願います。)

【No の場合】

W25QxxJV-IQ を推奨(/HOLD & /WP 端子処理については、Page 1 の注を参照願います。)


.DTR: Double Transfer Rate(JV シリーズで新規にサポートされた機能)

.QPI: Quad Peripheral Interface (Command Input もx4 bit 入力となります)。 なおSPI Quad (command Input はx1 入力となります)とは異なります。

./HOLD, /WP: Hold 及びWrite Protect 機能

.CRM: Continuous Read Mode
